Odbiera sygnały
włączniki · czujniki ruchu · czujniki temperatury · kontaktrony

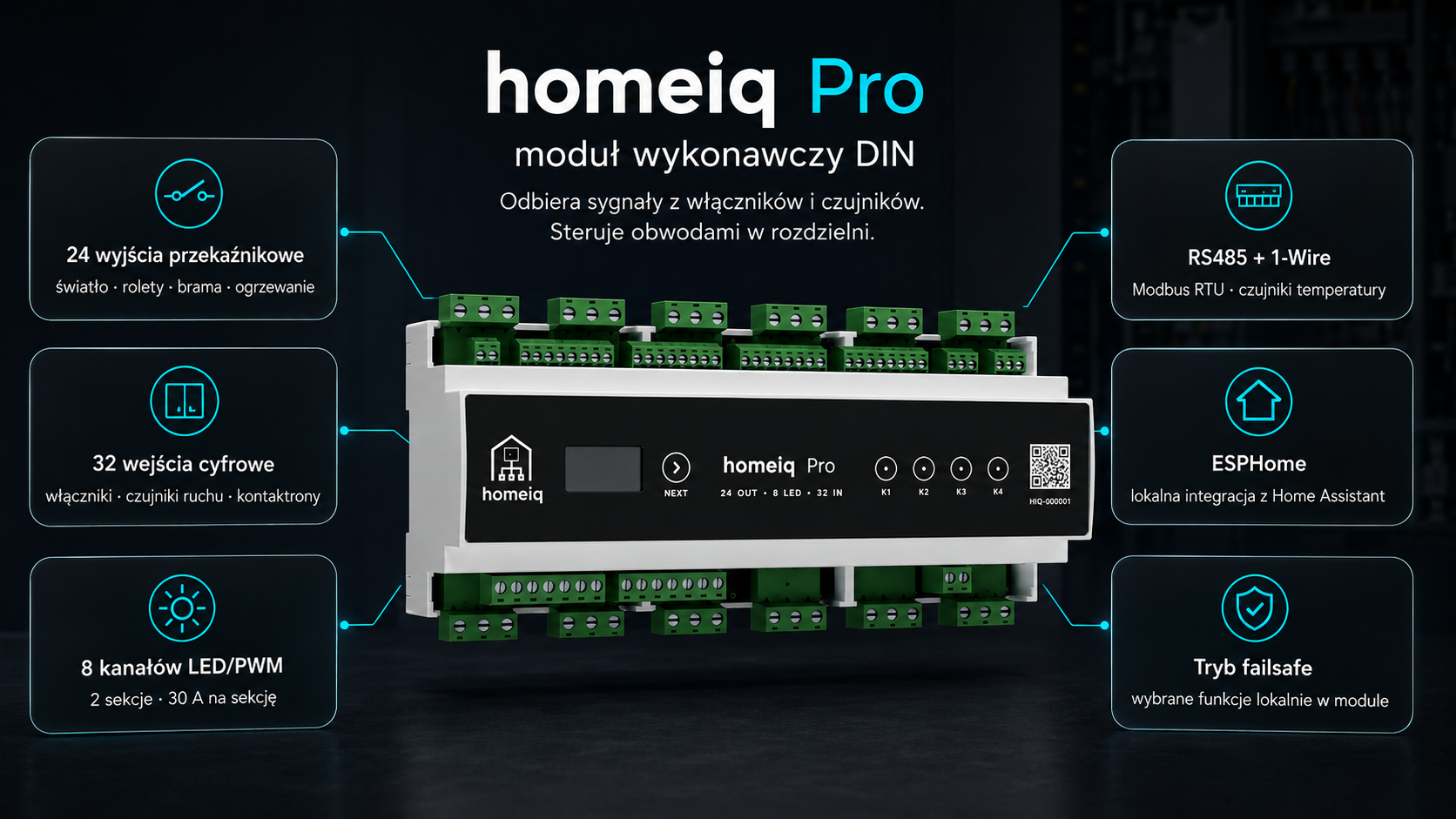

MODUŁ WYKONAWCZY DIN
homeiq Pro
Moduł wykonawczy smart home do rozdzielni elektrycznej. Odbiera sygnały z przycisków i czujników oraz steruje obwodami: oświetleniem, roletami, ogrzewaniem, bramą i innymi funkcjami domu.
24 wyjścia przekaźnikowe 32 wejścia cyfrowe 8 kanałów LED/PWM 12M DIN / 214 mm ESPHome 24 V DC
CZYM JEST HOMEIQ PRO?
Moduł wykonawczy do rozdzielni
homeiq Pro montuje się na szynie DIN w rozdzielni elektrycznej. Odbiera sygnały z instalacji i wykonuje sterowanie obwodami domu.
Steruje obwodami
światło · rolety · ogrzewanie · brama · pompy · zawory
Działa lokalnie
ESPHome · LAN/WiFi · bez chmury jako podstawy działania
MODUŁ W SKRÓCIE
Możliwości modułu w skrócie
Wejścia, wyjścia, LED/PWM, magistrale, ESPHome i tryb failsafe w jednym module.
STEROWANIE OBWODAMI
Co może sterować homeiq Pro?
homeiq Pro steruje obwodami w rozdzielni — od oświetlenia i rolet, przez ogrzewanie, bramy i ogród, po pompy, zawory oraz wybrane urządzenia techniczne, takie jak rekuperacja.
Oświetlenie
obwody światła i sceny świetlne
Rolety i żaluzje
pojedyncze osłony i grupy
Ogrzewanie
strefy, zawory i tryby pracy
Brama i furtka
wjazd, garaż i wejście
Ogród i podlewanie
podlewanie i obwody zewnętrzne
Rekuperacja
sterowanie sygnałami, przekaźnikami lub integracja zależnie od urządzenia
Pompy
wybrane pompy i obwody pomocnicze
Zawory
ogrzewanie, woda i funkcje techniczne
Sceny i tryby domu
kilka działań z jednego sygnału
PARAMETRY W SKRÓCIE
Najważniejsze parametry homeiq Pro
Liczby techniczne modułu w skrócie.

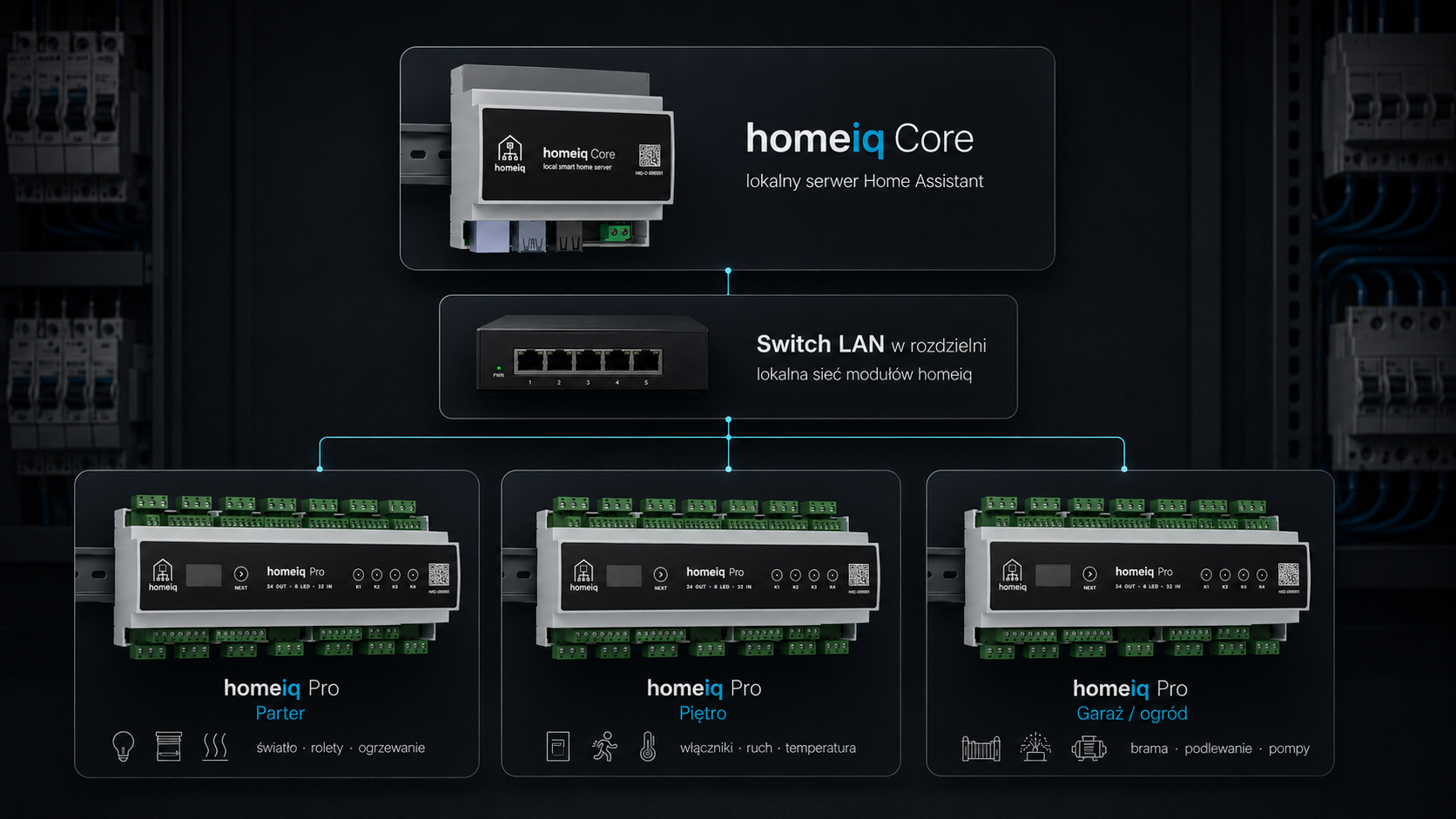

HOMEIQ CORE + HOME ASSISTANT
Jeden Core, kilka modułów Pro
homeiq Core uruchamia Home Assistant i logikę automatyki. Moduły homeiq Pro są podłączone do tej samej lokalnej sieci LAN przez switch w rozdzielni. Dzięki temu jeden Core może współpracować z kilkoma modułami Pro — np. dla parteru, piętra oraz garażu lub ogrodu.
KONFIGURATOR + ESPHOME
Konfigurator homeiq generuje YAML dla ESPHome
homeiq Pro działa na ESPHome. W konfiguratorze wybierasz funkcje modułu, a system generuje gotowy YAML.
Instalacja jest łatwiejsza do dokumentowania i mniej podatna na błędy ręcznej konfiguracji. Moduł integruje się lokalnie z Home Assistant.
Wybierasz funkcje
światło, rolety, ogrzewanie, brama, pompy, zawory
Konfigurator generuje YAML
gotowa konfiguracja ESPHome dla homeiq Pro
Moduł działa lokalnie
komunikacja z Home Assistant w sieci lokalnej
Możesz aktualizować konfigurację
aktualizacje ESPHome OTA w sieci lokalnej
TRYB FAILSAFE
Tryb failsafe
Wybrane funkcje mogą działać lokalnie w module, niezależnie od dostępności Home Assistant. Podstawowe sterowanie, np. ogrzewaniem, może działać według zapisanej konfiguracji.
Lokalna logika w module
wybrane funkcje zapisane w konfiguracji modułu
Ogrzewanie niezależnie od HA
podstawowe sterowanie może działać według lokalnych zasad
Sterowanie bez aplikacji
podstawowe funkcje mogą być dostępne z przycisków
Home Assistant jako warstwa automatyki
sceny, harmonogramy i integracje pozostają w Core
MONTAŻ W ROZDZIELNICY
Projektowany do pracy w rozdzielnicy elektrycznej
homeiq Pro jest projektowany zgodnie z wymaganiami EN 61010-1 oraz IEC 60664-1 dla urządzeń sterujących instalowanych w rozdzielnicach elektrycznych.
Parametry końcowe mogą zależeć od wersji produkcyjnej oraz wyników badań zgodności.
SZCZEGÓŁY TECHNICZNE
Szczegóły techniczne w skrócie
Najważniejsze informacje dla instalatora i użytkownika Home Assistant. Pełny opis zacisków, schematy i konfiguracja są w dokumentacji technicznej.
WYJŚCIA PRZEKAŹNIKOWE
Wyjścia przekaźnikowe
24 wyjścia · 16 A · inrush 80 A / 20 ms
- Zastosowania
- światło · rolety · brama · ogrzewanie · pompy · zawory
WEJŚCIA CYFROWE
Wejścia cyfrowe
32 wejścia · 24 V DC · IEC 61131-2 · optoizolacja
- Zastosowania
- włączniki · czujniki ruchu · kontaktrony · sygnały techniczne
KANAŁY LED / PWM
LED/PWM
8 kanałów · 2 sekcje · 30 A na sekcję
- Typy
- 12/24 V · jednokolorowe · WW · RGB · RGBW
MAGISTRALE I SIEĆ
Komunikacja
LAN/WiFi · RS485/Modbus · 1-Wire
- Układy
- W5500 · DS2484 · do 10 × DS18B20
PANEL LOKALNY
Panel i serwis
OLED 128×64 · 5 przycisków dotykowych · dioda RGB · USB-C
- Zastosowanie
- podstawowa diagnostyka i obsługa serwisowa
WARIANTY LAN / WIFI
Wariant LAN czy WiFi?
Specyfikacja modułu pozostaje taka sama. Różni się sposób połączenia z siecią lokalną.
homeiq Pro LAN
Rekomendowany wariant do rozdzielni z przewodem sieciowym.
LAN W5500 · połączenie przewodowe · stabilna komunikacja w rozdzielnihomeiq Pro WiFi
Wariant do miejsc, gdzie nie można doprowadzić przewodu LAN.
WiFi 2,4 GHz · antena SMA na przewodzieROZSZERZENIE
Potrzebujesz więcej wyjść?
homeiq Exp 8R dodaje 8 dodatkowych wyjść przekaźnikowych do instalacji z homeiq Pro.
+8 wyjść przekaźnikowych rolety, światła, pompy, zawory montaż DIN rozszerzenie do większych instalacji
Zobacz homeiq Exp 8R → FAQ produktu
Najczęstsze pytania o homeiq Pro.
Czy homeiq Pro działa bez internetu?
Tak. homeiq Pro działa lokalnie w sieci domowej. Internet nie jest wymagany do podstawowego działania lokalnej automatyki.
Czy można podłączyć kilka homeiq Pro do jednego Core?
Tak. Kilka modułów homeiq Pro może pracować z jednym homeiq Core, łącząc się przez switch LAN w rozdzielni.
Czy homeiq Pro działa na ESPHome?
Tak. homeiq Pro działa na ESPHome. Konfigurator homeiq generuje konfigurację YAML dopasowaną do instalacji, dzięki czemu moduł może lokalnie integrować się z Home Assistant.
Czy homeiq Pro obsługuje ogrzewanie niezależnie od Home Assistant?
Wybrane funkcje, w tym podstawowe sterowanie ogrzewaniem, mogą działać lokalnie według zapisanej konfiguracji, niezależnie od dostępności Home Assistant.
Czy elektryk może zamontować homeiq Pro?
homeiq Pro jest projektowany do montażu na szynie DIN w rozdzielnicy elektrycznej. Montaż instalacji 230 V powinien wykonywać elektryk z odpowiednimi uprawnieniami.
Gdzie znajdę dokumentację techniczną?
Dokumentacja techniczna homeiq Pro znajduje się w sekcji /docs/homeiq-pro/. Znajdziesz tam opis zacisków, przykładowe schematy podłączeń, konfigurację ESPHome, zalecenia montażowe i pliki do pobrania.
DOBÓR MODUŁÓW
Dobierz homeiq Pro do projektu domu
Opisz dom, liczbę rolet, obwodów światła, ogrzewanie i planowane funkcje — pomożemy dobrać konfigurację.
